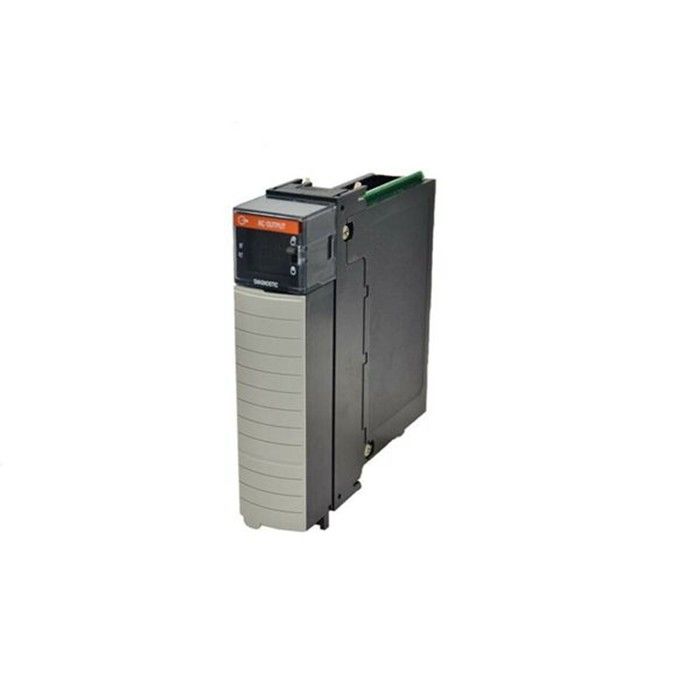

وحدة اتصالات Modbus المتخصصة MVI56E-MNET هي وحدة اتصالات Modbus متخصصة تم تطويرها بواسطة ProSoft Technology، وهي مصممة للتكامل السلس مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) من Allen-Bradley ControlLogix. تتيح هذه الوحدة تبادل البيانات الموثوق به بين أنظمة ControlLogix والأجهزة التي تدعم Modbus، مما يسد الفجوة بين بروتوكولات الاتصال الصناعية المختلفة.
- العلامة التجارية: ProSoft Technology
- سلسلة المنتج: MVI56E (وحدات الاتصال المحسنة لـ ControlLogix)
- عامل الشكل: متوافق مع هيكل ControlLogix بـ 17 فتحة، وفقًا لمعايير التصميم المعياري لـ Allen-Bradley
- متطلبات الطاقة: تسحب الطاقة من اللوحة الخلفية لهيكل ControlLogix (لا حاجة إلى مصدر طاقة خارجي)
- واجهة الطرفية: 2 x منافذ RJ45 (لاتصال Modbus TCP/IP) وكتل طرفية اختيارية لـ Modbus RTU (عبر RS-232/RS-485، حسب نوع الطراز)
- البروتوكولات المدعومة:
- Modbus TCP/IP (أوضاع العميل والخادم)
- Modbus RTU (أوضاع السيد والعبد، إذا كانت مجهزة بواجهة تسلسلية)
- معدل نقل البيانات:
- إيثرنت (Modbus TCP/IP): حتى 100 ميجابت في الثانية (استشعار تلقائي 10/100 Base-T)
- تسلسلي (Modbus RTU): حتى 115.2 كيلوبت في الثانية (معدل الباود قابل للتكوين، والتكافؤ، وبتات الإيقاف)
- سعة البيانات: يدعم ما يصل إلى 4000 مسجل إدخال و 4000 مسجل إخراج لتعيين البيانات بين أجهزة ControlLogix و Modbus
- حدود الاتصال: ما يصل إلى 32 اتصال عميل Modbus TCP/IP متزامن (للاتصال بخوادم Modbus متعددة)
- درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)
- درجة حرارة التخزين: من -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)
- الرطوبة النسبية: من 5% إلى 95% (غير متكثفة)
- العزل: 1500 فولت تيار مستمر بين منافذ إيثرنت واللوحة الخلفية؛ 250 فولت تيار مستمر بين المنافذ التسلسلية (إن وجدت) واللوحة الخلفية
- الشهادات: UL 508 (معدات التحكم الصناعية)، CSA C22.2 رقم 14-15، CE (EN 61000-6-2، EN 61000-6-4)، ATEX Zone 2/22 (للمتغيرات في المناطق الخطرة)
- مرونة الدور المزدوج: يعمل كلاً من سيد/عميل Modbus وعبد/خادم، ويتكيف مع هياكل الشبكات المتنوعة.
- تكامل الهيكل السلس: يتصل بمعالج ControlLogix عبر اللوحة الخلفية للهيكل، مما يلغي الحاجة إلى الأسلاك الخارجية بين الوحدة و PLC.
- تعيين البيانات القابل للتكوين: يسمح للمستخدمين بتحديد خرائط سجل مخصصة (عبر برنامج ProSoft Configuration Builder) للتوافق مع متطلبات بيانات التطبيق المحددة.
- أدوات التشخيص: مصابيح LED للحالة المدمجة (الطاقة، اتصال اللوحة الخلفية، نشاط إيثرنت) وتشخيصات تعتمد على البرامج لاستكشاف مشكلات الشبكة وإصلاحها.
- دعم التكرار: متوافق مع إعدادات هيكل ControlLogix الزائدة عن الحاجة، مما يضمن اتصالا غير منقطع في التطبيقات الهامة.
مثالي لأنظمة التشغيل الآلي الصناعية التي تتطلب اتصالات Modbus مع PLCs ControlLogix، مثل:
- تبادل البيانات مع مستشعرات Modbus RTU (مثل مستشعرات درجة الحرارة والضغط) في خطوط التصنيع
- تكامل ControlLogix مع أنظمة SCADA Modbus TCP/IP للمراقبة المركزية
- الاتصال بمحركات التردد المتغيرة (VFDs) أو وحدات التحكم في المحركات التي تدعم Modbus في أنظمة التدفئة والتهوية وتكييف الهواء
- نقل البيانات بين ControlLogix والأجهزة الصناعية التابعة لجهات خارجية (مثل العدادات والمشغلات) في صناعات النفط والغاز والمياه/الصرف الصحي أو معالجة الأغذية
