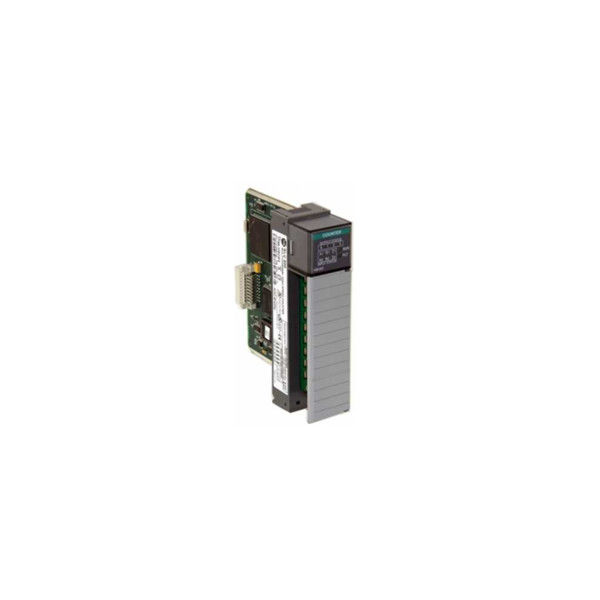

متعدد القنوات Allen Bradley 1746-HSCE2 SLC 500 وحدة الإدخال عالية السرعة

Allen Bradley 1746-HSCE2 SLC 500 عداد عالي السرعة متعدد القنوات بوحدة إدخال

1746-HSCE2

1756-HSCE2 عبارة عن وحدة عداد عالية السرعة متعددة القنوات.هذه الوحدة هي وحدة ذكية ، تستخدم لأغراض محددة من العد والتجميع ومراقبة الموقع وغيرها من التطبيقات عالية السرعة.تأتي هذه الوحدة مع ± A1 و ± B1 و ± Z1 و ± A2 و ± B2 و ± Z2 مع نطاق جهد دخل من 4.2VDC إلى 12VDC و 10VDC إلى 30VDC.كما يتم تزويده بثمانية (8) مخرجات تتكون من أربعة (4) مخرجات افتراضية وأربعة (4) حقيقية من 5 إلى 30 VDC.

تقبل قنوات الإدخال في هذه الوحدة الإشارات بعرض نبضة لا يقل عن 475 نانوثانية مع فصل نبضي بحد أدنى 200 نانوثانية وحد أقصى لتردد إدخال يبلغ 1 ميجاهرتز.تحتوي هذه الوحدة على عزل لوحة معززة 1000 فولت وقناة لعزل خرج 500 فولت.تحتوي كل قناة في الوحدة على نطاق جهد إدخال يبلغ 4.2 فولت تيار مستمر إلى 12 فولت تيار مستمر عند تشغيلها عند 5 فولت تيار مستمر و 10 فولت تيار مستمر إلى 30 فولت تيار مستمر عند تشغيلها عند 24 فولت تيار مباشر.

تشتمل مواصفات خرج الوحدة على نطاق جهد خرج يتراوح من 5 إلى 30 فولت تيار مستمر مع أقصى تيار خرج على الحالة لكل قناة يبلغ 1.0 أمبير بينما الحد الأقصى.التيار في الحالة لكل وحدة هو 2.0 أمبير عند 40 درجة مئوية و 1.5 أمبير عند 60 درجة مئوية.الحد الأقصى لانخفاض الجهد في الحالة هو 0.5 فولت والحد الأقصى لتيار التسرب خارج الحالة هو 100 µA.يتميز 1746-HSCES بعزل لوحة الكترونية معززة 1000 فولت وإخراج لعزل الإدخال 500 فولت.

يمكن تكوين هذه الوحدة لأداء العد على كلا الاتجاهين.يدعم ما يصل إلى أربعة (4) عدادات نبضات أو اثنان (2) من عدادات التربيع.كل عداد وحدة قادر على العد حتى +/- 8388607 ، تم تكوينه كعداد خطي أو حلقة.تحتوي وحدة العداد هذه على معالج مخصص لمعالجة الإشارات.يمكن استخدامه في نظام SLC 500 بالكامل ومع وحدة مهايئ الإدخال / الإخراج عن بُعد (RIO) 1747-ASB SLC كمكون RIO.
