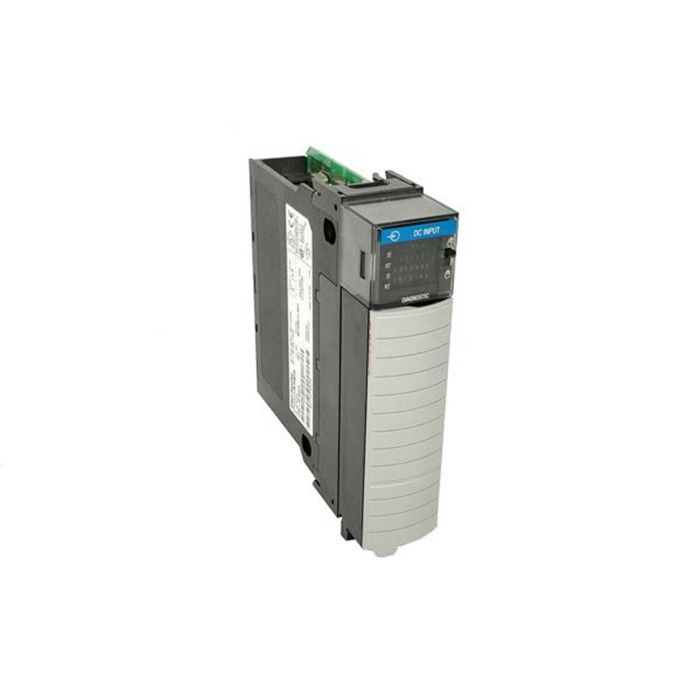

الجزء Allen Bradley 1756-IB16D ControlLogix Digital DC Input وحدة

ألين برادلي 1756-IB16D ControlLogix Digital DC Input وحدة

1756-IB16D

Allen-Bradley 1756-IB16D هي وحدة إدخال / إخراج رقمية ControlLogix DC.يتوفر 16 مدخلًا تشخيصيًا ، مع 4 نقاط في مجموعة ، لوحدة الإدخال المحددة هذه.متوافق مع شاسيه 1756 ControlLogix ، فإنه يتطلب RTB ، أو كتلة طرفية قابلة للإزالة ، مبيت يكون إما 1756-TBNH أو 1756-TBSH فقط.

كما هو الحال مع وحدات التشخيص الأخرى ، تم تصميم 1756-IB16D لتوفير معلومات إضافية لوحدة التحكم ، مثل عدم الكشف عن الحمل ، والطابع الزمني لوقت حدوث عطل الوحدة أو إزالته ، واختبارات النبض.لاحظ أن هذه الوحدة لا تشير إلى الصمامات المنفوخة أو المنزوعة لوظيفة التشخيص الخاصة بسلكها.

يحتوي 1756-IB16D على نطاق جهد تشغيل من 10 إلى 30 فولت تيار مستمر وفئة جهد 12/24 فولت تيار مستمر ، مع جهد دخل اسمي 24 فولت تيار مستمر.لديه وقت تأخير إدخال يبلغ 340 ثانية اسميًا أو ما يصل إلى 1 مللي ثانية من وقت تأخير الأجهزة بالإضافة إلى وقت المرشح الذي يختاره المستخدم (0 أو 1 أو 2 مللي ثانية) لحالة "إيقاف التشغيل" إلى "التشغيل".وقت تأخير الإدخال من "التشغيل" إلى "الإيقاف" هو 740 ثانية اسميًا أو ما يصل إلى 4 مللي ثانية من وقت تأخير الأجهزة بالإضافة إلى وقت التصفية الذي يختاره المستخدم إما 0 أو 1 أو 9 أو 18 مللي ثانية.تبلغ قوة اللوحة المعززة الإجمالية 0.84 واط ، وتبديد طاقة قصوى يبلغ 5.8 واط عند 60 درجة مئوية ، وتبديد حراري أقصى يبلغ 19.78 وحدة حرارية بريطانية / ساعة.أثناء حالة الخروج من الحالة ، يبلغ الحد الأقصى للجهد 1756-IB16D 5 وات والحد الأقصى الحالي 1.5 مللي أمبير.عندما تكون في حالة التشغيل ، يتراوح التيار من 2 مللي أمبير عند 10 فولت تيار مستمر إلى 13 مللي أمبير عند 30 فولت تيار مستمر.بالإضافة إلى ذلك ، أقصى تيار تدفق لها هو 250 مللي أمبير.
