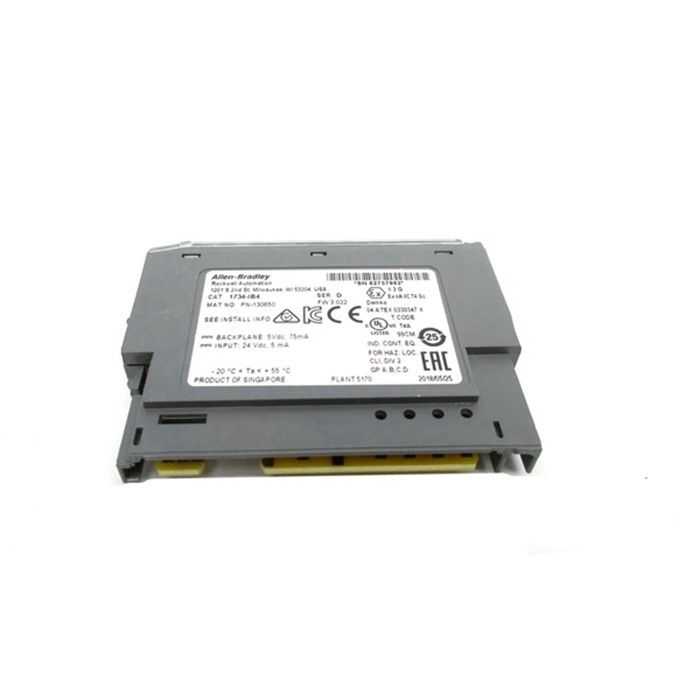

DIN Rail Allen Bradley 1734-IB4 PLC Four Sinking Input Point I / O وحدة

وحدة Allen-Bradley 1734-IB4 POINT IO التي تحتوي على أربع (4) قنوات إدخال غارقة

1734-IB4

Allen-Bradley 1734-IB4 POINT I / O عبارة عن وحدة قناة إدخال رباعية (4) قابلة للتركيب على سكة DIN.استخدم صفيحة الزنك وسكة حديد DIN ذات كرومات صفراء عند تركيب هذه الوحدة.قد تتآكل أو تتأكسد مواد مثل الألومنيوم أو البلاستيك وقد تؤدي إلى ضعف الموصلات مما قد يؤدي إلى تأريض غير سليم أو متقطع.قم بتثبيت سكة DIN بأمان على السطح المثبت تقريبًا كل 200 مم (7.8 بوصات) واستخدم المراسي بشكل مناسب.يتم تصنيع جميع الكابلات في الطرفية القابلة للإزالة (RTB) المثبتة في الجزء السفلي من التثبيت.
يحتوي Allen-Bradley 1734-IB4 على تيار POINTBus بحد أقصى 75 مللي أمبير عند 5 فولت تيار مستمر.يبلغ معدل تبديد الطاقة لهذه الوحدة 1 وات والتبديد الحراري هو 3.4 وحدة حرارية بريطانية / ساعة.نطاق جهد الطاقة للمجال 1734-IB4 هو 10-28.8 فولت تيار مستمر بينما جهد العزل هو 50 فولت (مستمر).تحتوي هذه الوحدة على جهد كهربي أدنى من 10 فولت تيار مستمر.يتميز 1734-IB4 بجهد اسمي على الحالة يبلغ 24 فولت تيار مستمر.تتميز هذه الوحدة بجهد أقصى على الحالة يبلغ 28.8 فولت تيار مستمر.هذه الوحدة لديها الحد الأدنى من التيار في الحالة من 2 مللي أمبير.هذه الوحدة لها تيار اسمي على الحالة يبلغ 4 مللي أمبير.هذه الوحدة لها أقصى تيار على الحالة يبلغ 5 مللي أمبير.تتميز هذه الوحدة بجهد أقصى خارج الحالة يبلغ 5 فولت تيار مستمر.يحتوي 1734-IB4 على حد أدنى للتيار خارج الحالة يبلغ 1.5 مللي أمبير.هذه الوحدة لها مقاومة دخل اسمية تبلغ 3.6 كيلو أوم.هذه الوحدة لها مقاومة إدخال قصوى تبلغ 4.7 ​​كيلو أوم.وزن 1734-IB4 هو 31.8 جرام (1.12 أونصة).تبلغ أبعاد هذه الوحدة 56 × 12 × 75.5 مم (2.2 × 0.47 × 2.97 بوصة).تحتوي هذه الوحدة على 4 مؤشرات لحالة الإدخال باللون الأصفر.
1734-IB4 هو أحد مكونات أتمتة Allen-Bradley الذي يتم استخدامه لتنفيذ تطبيق الإدخال / الإخراج الموزع للأنظمة القائمة على وحدة التحكم المنطقي القابلة للبرمجة (PLC).هذه الوحدة عبارة عن وحدة إدخال غاطسة من أربع (4) قنوات تنتمي إلى عائلة منتجات 1734 Point IO.تعمل فيها
تعد عائلة POINT IO ، بما في ذلك 1734-IB4 ، وحدات منخفضة الكثافة وفعالة من حيث التكلفة مع شكل مضغوط لتوفير مساحة اللوحة بشكل فعال.هذه هي وحدات مثبتة على سكة DIN توفر توافقًا مع فئات الجهد المختلفة.
يدعم 1734-IB4 اثنين (2) سلك أو ثلاثة (3) سلك إدخال إشارات.تستهلك هذه الوحدة وتنتج بيانات الإدخال / الإخراج التي يتم توفيرها محليًا عبر سجل الإدخال / الإخراج المحلي للوحدة.يتم تعيين سجل الإدخال / الإخراج المحلي هذا على وحدة تحكم المضيف عبر شبكة الاتصالات المحددة.
