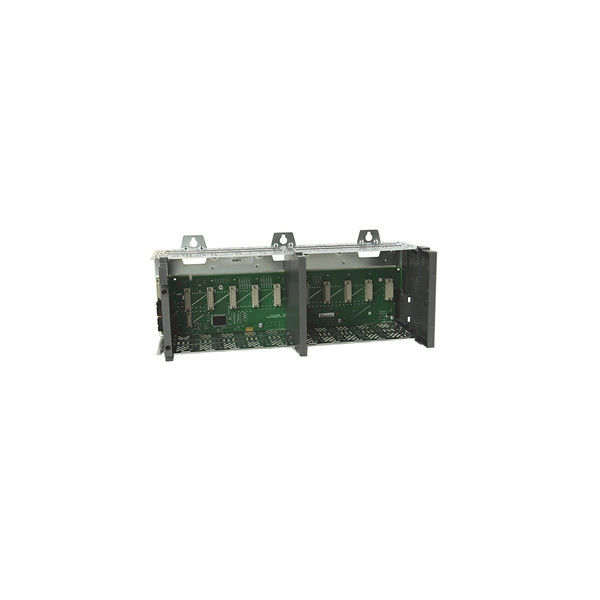

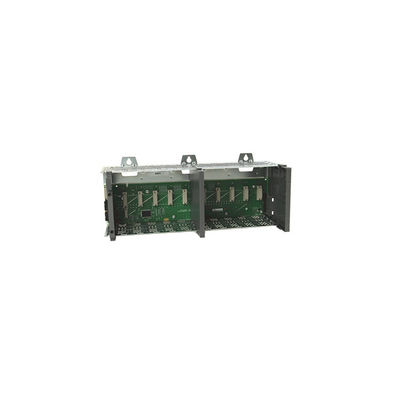

SLC 500 I / O الشاسيه Allen Bradley PLC 1746-A10 مع مقاييس 10 فتحات

هيكل Allen-Bradley 1746-A10 SLC 500 مع 10 فتحات بقياسات 6.73 × 15.34 × 5.71 بوصة

1746-أ 10

1746-A10 عبارة عن هيكل مصنوع من Allen-Bradley يستخدم مع منصة SLC 500 من وحدات التحكم المنطقية القابلة للبرمجة (PLC).

يستضيف هذا الجهاز الدوائر الإلكترونية وفتحات التوصيل البيني لتوزيع طاقة اللوحة الخلفية على الوحدات المرفقة.يمكن أن تستوعب ما يصل إلى عشر (10) وحدات SLC 500 باستثناء مصدر الطاقة.يحتوي مصدر الطاقة على فتحة توصيل منفصلة موجودة في الجزء الأيسر من الجهاز.يمكن استخدام مصادر الطاقة SLC 500 فقط مع هذا الجهاز.

يسمح هيكل SLC 500 مثل 1746-A10 بتوصيل أو توسيع الهيكل باستخدام كبل توسيع 1746-C9 و 1746-C7.يمكن توصيل ما يصل إلى ثلاثة (3) هياكل SLC والتي تضم ما يصل إلى 30 وحدة SLC 500.يجب أن يكون لكل هيكل مصدر طاقة فردي.

عند تركيب الهيكل ، قم بتوفير خلوص تركيب يصل إلى 15.3 سم أو 6.0 بوصات لكل من المساحة العلوية والسفلية ، وخلوص جانبي يبلغ 10.2 سم أو 4.0 بوصات.في حالة التركيب بجانب هيكل SLC آخر ، حافظ على خلوص يتراوح بين 7.7 سم و 10.2 سم أو 3.0 إلى 4.0 بوصات.

عند تثبيت الهيكل ، استخدم البراغي M4 أو M5 والغاسلة النجمية.حرّك الهيكل وأحكم ربط المسامير لتثبيت الهيكل في مكان التثبيت.يجب تأريض كل شاسيه بشكل صحيح باستخدام قضيب أرضي أو أرضية مركزية مصممة بشكل مناسب.
