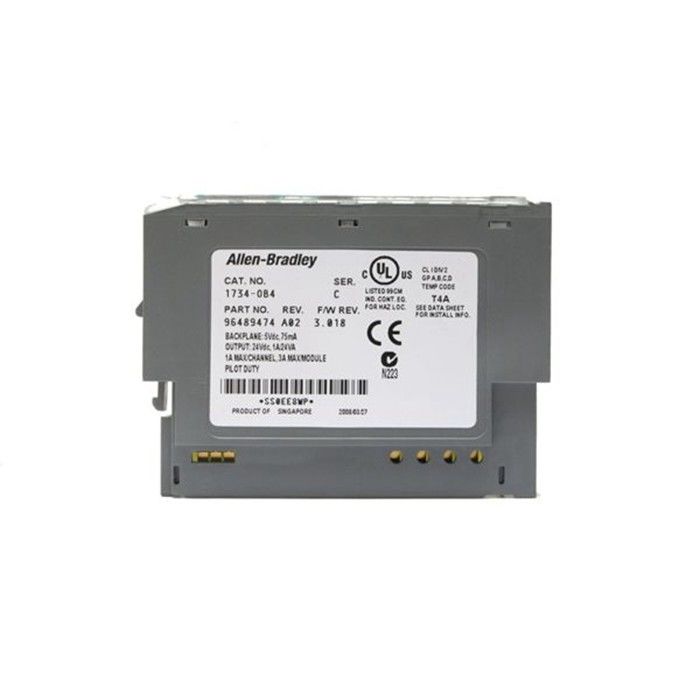

24V Allen Bradley PLC 1734-OB4 POINT I / O Digital DC Sourcing وحدات الإخراج

Allen-Bradley 1734-OB4 POINT I / O Digital 24V DC Sourcing وحدات الإخراج

1734-OB4

1734-OB4 هي وحدة تحكم منطقي قابلة للبرمجة (PLC) تنتمي إلى مجموعة منتجات POINT IO التي يتم تصنيعها بواسطة Rockwell Automation.هذه الوحدة عبارة عن وحدة إخراج منفصلة POINT IO 24VDC تُستخدم لتنشيط أو تشغيل الأحمال والمشغلات الكهربائية مثل مصابيح الطيار والأجهزة التي تعمل بملف لولبي والمرحلات والجرس والقرن وصفارات الإنذار والمذيعات والمكونات الأخرى.
تم تصميم هذه الوحدة بأربع (4) وحدات مصادر 24VDC.كما أن لديها أربعة (4) مؤشرات حالة مخصصة لكل قناة يتم استخدامها للإشارة إلى نشاط كل قناة.كما أن لديها اثنين (2) من مؤشرات الحالة باللون الأخضر أو ​​الأحمر لتوفير ملاحظات حول حالة الوحدة النمطية والشبكة.
مجموعة قاعدة الأسلاك المطلوبة لهذه الوحدة هي 1734 تيرابايت أو 1734 تيرابايت.لا يمكن تشغيل الوحدة بدون هذه التجميعات بما في ذلك محول اتصالات POINT IO.يمكن استخدامه مع منصات تحكم CompactLogix و ControlLogix.
حجم التسجيل لوحدة الإخراج المنفصل هو 1 بايت.يتم تعيين القنوات 0 و 1 و 2 و 3 إلى البتات 0 و 1 و 2 و 3 على التوالي.لا يتم استخدام البتات المتبقية مثل البت 4 و 5 و 6 و 7.يمكن الوصول إلى سجل الإخراج هذا في جداول تسجيل وحدة التحكم الرئيسية.
تعد Allen-Bradley 1734-OB4 وحدة POINT IO مع أربع (4) قنوات مخرجات غير معزولة.يبلغ جهدها الاسمي 24 فولت تيار مستمر ولديها نطاق جهد على حالة التشغيل من 10 إلى 28.8 فولت تيار مستمر.أقصى انخفاض للجهد على الحالة هو 0.2 فولت تيار مستمر.الحد الأدنى لتيار ON-state لكل قناة هو 1.0 مللي أمبير وذروة جهد خارج الحالة هي 28.8 فولت تيار مستمر.معدل التيار الناتج هو 1.0 أمبير لكل خرج لا يتجاوز 3.0 أمبير كحد أقصى لكل وحدة.يأتي 1734-OB4 مزودًا بمصابيح مؤشرات مختلفة ، 4 أصفر لحالات الإخراج و 2 أخضر / أحمر للوحدة وحالة الشبكة.كتلة عزم الدوران اللولبي الأساسي للطراز هو 0.8 نيوتن متر (7 أرطال لكل بوصة) وتبديد الطاقة 28.8 فولت تيار مستمر عند 1.2 واط والتبديد الحراري أكبر عند 28.8 فولت تيار مستمر و 4.1 وحدة حرارية بريطانية / ساعة.
