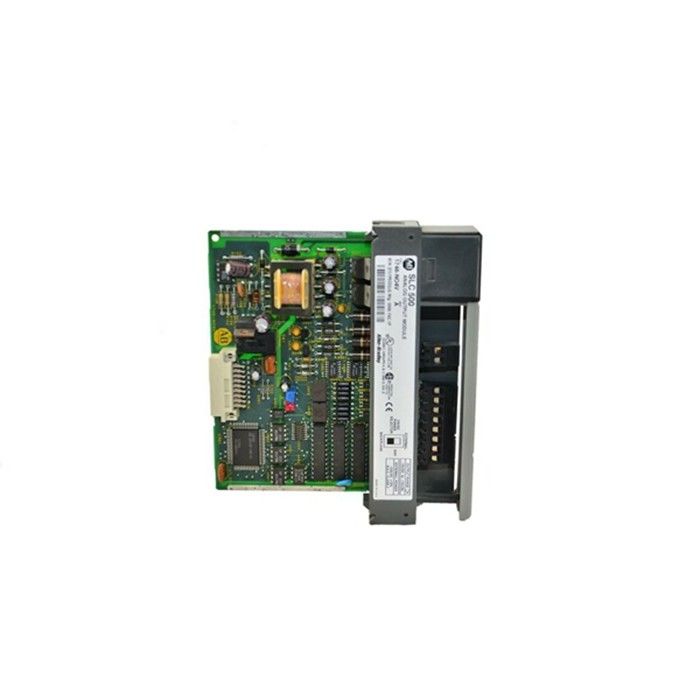

هيكل PLC ألين برادلي 1746-NO4V SLC 500 وحدة الإخراج التناظرية

ألين برادلي 1746-NO4V SLC 500 وحدة الإخراج التناظرية ألين برادلي

1746-NO4V

وحدة Allen-Bradley 1746-NO4V هي وحدة إخراج تناظرية لوحدة تحكم منطقية قابلة للبرمجة (PLC) تنتمي إلى النظام الأساسي للمنتج SLC 500.تنتج قنوات الإخراج لهذه الوحدة إشارة جهد تتراوح من -10 إلى + 10VDC إشارات.

عند تثبيت هذه الوحدة على الهيكل ، يمكن استخدام أدلة معينة لتحديد الفتحة المثالية أو تخصيص الشاسيه للوحدة.يتم أخذ عاملين (2) بعين الاعتبار مثل درجة الحرارة المحيطة والضوضاء الكهربائية.بالنسبة للضوضاء الكهربائية ، يوصى بتثبيت الوحدة بعيدًا عن التيار المتردد أو مستويات عالية من الجهد المستمر.بالإضافة إلى ذلك ، من الأفضل تثبيت هذه الوحدة بعيدًا عن مصدر طاقة النظام.للنظر في درجة الحرارة المحيطة ، فإن الهيكل الأقرب إلى الجزء السفلي من الحاوية هو هيكل التركيب الموصى به.

هذه الوحدة لا تدعم الإزالة تحت السلطة.لا تقم مطلقًا بإزالة هذه الوحدة عند استخدام الطاقة لأن الأقواس الكهربائية قد تتسبب في تلف الدوائر الإلكترونية.يمكن أيضًا تثبيت الوحدة مع تثبيت الكتلة الطرفية القابلة للإزالة (RTB) في اللوحة الأمامية.استخدم 14 سلكًا AWG وحدد بحد أقصى اثنين (2) من الأسلاك المنتهية في نفس الجهاز.هذا لتوفير مساحة لاستكشاف الأخطاء وإصلاحها بالإضافة إلى القدرة على إغلاق غطاء الوحدة.

قد يتم تعيين المخرجات التناظرية لإخراج وحدة تحكم PID ، نتيجة لعملية حسابية أو قيمة يدوية تم إدخالها من واجهة الإنسان للآلة (HMI) ، أو التحكم الإشرافي واكتساب البيانات (SCADA).هذه هي مصادر أوامر التحكم.يمكن استخدامه أيضًا لإعادة إرسال الإشارات للإشارة إلى الأجهزة الأخرى لتنفيذ تطبيقات المراقبة والتسجيل والتحويل الخاصة بهم.بالنسبة لوحدات التحكم المستقلة التي تتطلب تنسيق التحكم مثل وظيفة مشاركة الحمل ، يمكن استخدام المخرجات التناظرية لإرسال الإشارة المرجعية لجميع وحدات التحكم والأجهزة المعنية.
