200/240 فولت تيار متردد ألين برادلي 1746-IM16 SLC 500 وحدة إدخال منفصلة

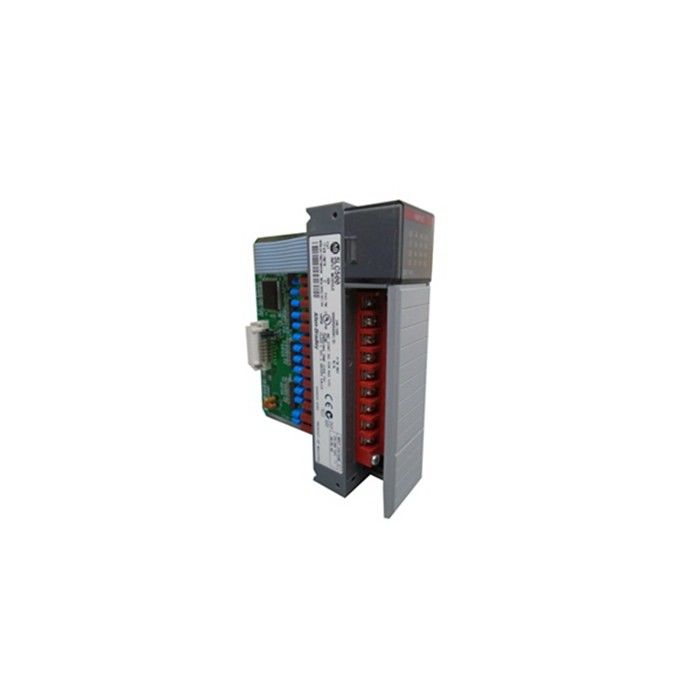

Allen-Bradley 1746-IM16 هي وحدة إدخال منفصلة SLC 500

1746-IM16

Allen-Bradley 1746-IM16 هي وحدة إدخال SLC 500 AC.هذه الوحدة هي على وجه التحديد وحدة إدخال منفصلة ، تضم ستة عشر (16) قناة إدخال في مجموعة واحدة.تعمل كل قناة من وحدة الإدخال هذه بنطاق جهد دخل يتراوح بين 170-265 فولت تيار متردد ، و 47-63 هرتز مع إشارة دخل اسمية تبلغ 200/240 فولت تيار متردد.

هذه الوحدة تناسب أي هيكل SLC 500.يمكن تثبيته على الرف المحلي ، حيث يتم تثبيت معالج SLC 500 ؛إلى حامل التوسعة SLC 500 ، أو كوحدة مكونة لأنظمة الإدخال / الإخراج الموزعة في أنظمة التحكم الأكبر.لديها استهلاك تيار لوحة معززة يبلغ 0.085 أمبير @ 5 فولت تيار مستمر.تعرض كل قناة تأخير إشارة يبلغ 35 مللي ثانية لتغيير الحالة من OFF إلى ON و 45 مللي ثانية من أجل الانتقال من ON إلى OFF.لديه أقصى جهد خارج الحالة يبلغ 50 فولت تيار متردد وأقصى تيار خارج الحالة يبلغ 2 مللي أمبير.علاوة على ذلك ، فإن تيار الإدخال للوحدة هو 12 مللي أمبير @ 240 فولت تيار متردد ، اسمي وقادر على تحمل أقصى تيار تدفق يبلغ 1.6 أمبير مع أقصى مدة 5 مللي ثانية.

تُستخدم هذه الوحدة بشكل مثالي في واجهة أجهزة الإشارة التي توفر 200/240 فولت تيار متردد باتجاه قنوات الإدخال للوحدة.يمكن استخدامه أيضًا مع أجهزة إدخال التيار المستمر ؛ومع ذلك ، يجب تثبيت مرحل تداخل خارجي بجهد تيار متردد مزود بملامسات مرحل التداخل.لا يوجد حد معين لعدد مثيلات التثبيت المسموح بها لهذه الوحدة.يعتمد هذا بشكل أساسي على عدد عمليات الإدخال / الإخراج التي يستطيع المعالج المضيف استيعابها وحجم الذاكرة المضمنة.

تمت كتابة هذا المحتوى وتجميعه بواسطة dosupply.com ولا ينبغي نسخه.
