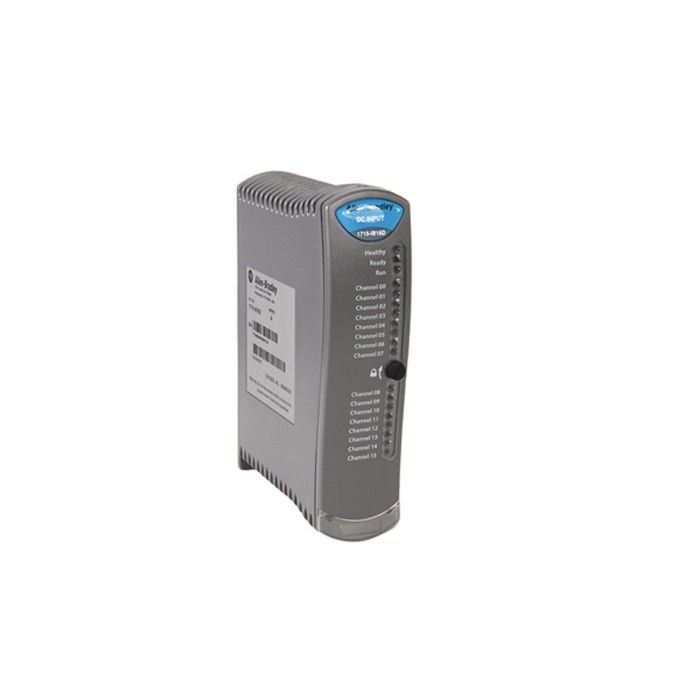

وحدة الإدخال المنفصلة Allen Bradley PLC 1715-IB16D I / O الزائدة عن الحاجة

1715-IB16D

يعد Allen-Bradley 1715-IB16D جزءًا من نظام الإدخال / الإخراج الزائد.هذه الوحدة عبارة عن وحدة إدخال منفصلة ذات ستة عشر (16) قناة يتم استخدامها بشكل أساسي في التطبيقات الهامة ، مما يزيد من توفر النظام ويقلل من وقت التوقف عن العمل.يقبل الطراز 1715-IB16D نطاق جهد إشارة الدخل من 18 إلى 32 فولت تيار مستمر بجهد دخل اسمي يبلغ 24 فولت تيار مستمر مع تيار إدخال اسمي يبلغ 260 مللي أمبير.هذه الوحدة لها معدل دوران أقصى يبلغ 3600 فولت / ثانية وأقصى وقت ترجمة 1 / (وقت مسح التطبيق + 10 مللي ثانية) هرتز.بالنسبة لأسلاك الإشارة ، حجم السلك الموصى به هو 0.33-1.5 مم 2 أو 22-16 AWG ، سلك نحاسي صلب أو مجدول مع الحد الأدنى من معدل العزل 85 درجة مئوية (185 درجة فهرنهايت) ، أو أكبر.نوع المصهر القابل للتطبيق للاستخدام مع 1715-IB16D هو 125 فولت ، 50 مللي أمبير ، من النوع T Fuse.1757-IB16D لها درجة حرارة تشغيل تبلغ -25 ... 70 درجة مئوية (-13… 158 درجة فهرنهايت) ؛درجة حرارة أثناء عدم التشغيل تبلغ -40 ... 85 درجة مئوية (-40 ... 185 درجة فهرنهايت) ؛الحد الأقصى لدرجة حرارة الهواء المحيط 70 درجة مئوية (158 درجة فهرنهايت) مع متطلبات الرطوبة النسبية من 10-95٪ ، بدون تكاثف.يحتوي على حاوية من النوع المفتوح ويجب تثبيتها داخل حاوية لا تتجاوز 2 جم عند 10… 500 هرتز اهتزاز وصدمة بمقدار 25 جم إذا تم تثبيتها على سكة DIN أو 30 جم إذا تم تركيب اللوحة.تحمل هذه الوحدة شهادة من مجموعة متنوعة من هيئات التقييس والاعتماد مثل CULus و CE و C-Tick و Ex و IECEx و KC والسلامة الوظيفية.تحتوي هذه الوحدة على نوع عزل أساسي ، مع معدل جهد عزل يبلغ 50 فولت (مستمر).تكون العزلة بين منافذ الإدخال / الإخراج إلى اللوحة المعززة.تزن هذه الوحدة 360 جرامًا من 12.70 أونصة ومقاساتها 166 × 42 × 118 ملم (6.5 × 1.625 × 4.625 بوصة).

تعد Allen-Bradley 1715-IB16D وحدة إدخال رقمية مكونة من 16 قناة وهي جزء من أنظمة الإدخال / الإخراج الزائدة عن الحاجة Allen-Bradley 1715.تشتمل ميزات 1715-IB16D على قنوات إدخال مستقلة معزولة كلفانيًا ، واختبار تشخيصي متكامل ومرفق مراقبة ، وخيار إزالة واستبدال المكونات عبر الإنترنت (في وضع الطباعة المزدوجة ، لا تنقطع الإشارات).عند استخدام 1715-IB16D مع مجموعة إنهاء بسيطة 1715-TASIB16D ، فهي غير معزولة.

متطلبات طاقة اللوحة المعززة للطراز 1715-IB16D هي 260 مللي أمبير عند 18 إلى 32 فولت تيار مستمر.معدلات الدوران القصوى هي 3600 فولت / ثانية.الحد الأقصى لمعدل الترجمة هو 1 / (وقت مسح التطبيق + 10 مللي ثانية) هرتز.جهد العزل 50 فولت (مستمر).تم اختبار الوحدة نوعًا عند 500 فولت لمدة 60 ثانية.يبلغ معدل تبديد الطاقة للنظام 4 وات كحد أقصى ، وبالنسبة للحلقات الميدانية ، يبلغ الحد الأقصى 0.2 وات لكل حلقة.الوزن التقريبي لـ 1715-IB16D هو 360 جرامًا.أبعاد 1715-IB16D هي 166 × 42 × 118 ملم.يوصى باستخدام سلك نحاسي صلب أو مجدول (من 22 إلى 16 AWG) بدرجة 85 درجة مئوية أو أكثر للاستخدام مع 1715-IB16D.تتراوح درجة حرارة التشغيل والرطوبة النسبية للموديل 1715-IB16D من -25 إلى 70 درجة مئوية و 10 إلى 95٪ على التوالي.يجب أن تكون درجة حرارة الهواء المحيط 70 درجة مئوية كحد أقصى.تتراوح درجة حرارة التخزين من -40 إلى 85 درجة مئوية.تبلغ معدلات صدمات التشغيل 25 جرامًا لتركيب سكة DIN و 30 جرامًا لتركيب اللوحة.
