1715-OF8I Allen Bradley Analog Output Modul Part Redundant I / O System

1715-OF8I جزء وحدة الإخراج التناظرية من نظام الإدخال / الإخراج الزائد الخاص بـ Allen-Bradley

1715-OF8I

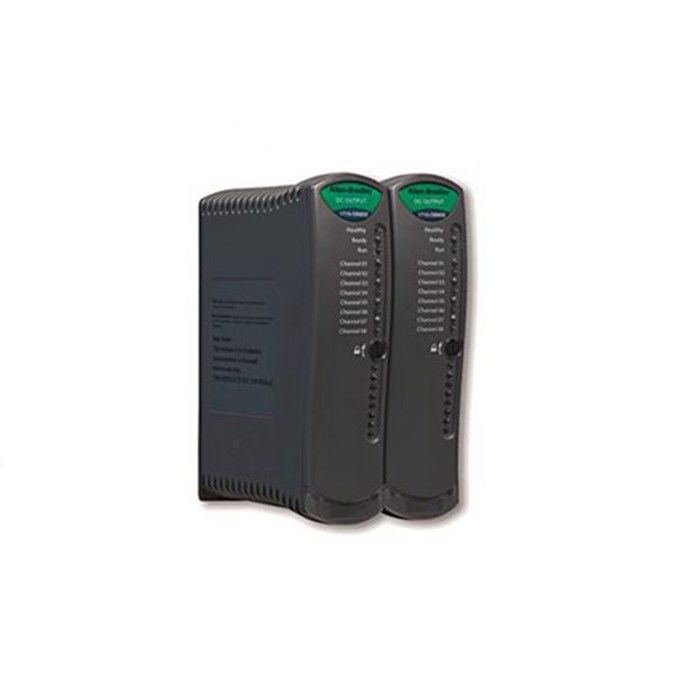

Allen-Bradley 1715-OF8I هي وحدة إخراج تناظرية من نظام Redundant I / O الخاص بـ Allen-Bradley.تتميز هذه الوحدة بثماني (8) قنوات إخراج تيار توفر إشارة قياسية من 4 إلى 20 مللي أمبير والتي يمكن استخدامها لقيادة أجهزة التعديل مثل صمامات التحكم والمخمدات والفتحات وأجهزة تحديد المواقع ومحركات التردد المتغير (VFD).يمكن استخدامه أيضًا لإعادة إرسال الإشارة لمزيد من التكامل أو إعادة معالجة مسجلات البيانات ، وعدادات اللوحة ، ووحدات التحكم أحادية الحلقة.تم تصميم 1715-OF8I للاستخدام في التطبيقات ذات المستوى العالي من الأهمية والتوافر العالي من مستوى وحدة التحكم حتى مستوى الإدخال / الإخراج.تحتوي هذه الوحدة على تجميع معياري وتتطلب استخدام وحدة إنهاء منفصلة ووحدات أساسية على وجه التحديد ، 1715-TADOF8 أو 1715-A310 و 1715-TASOF8 على التوالي.يحتوي 1715-OF8I على قيمة إدخال بيانات أقل قيمة بت (تحكم) تبلغ 0.98 درجة مئوية وقيمة إخراج البيانات أقل قيمة بت (شاشة) 3.9؟تعرض كل قناة خطأ قياس قدره 0.30٪ + 10 درجة مئوية بعد عام من التشغيل في بيئة 40 درجة مئوية (104 درجة فهرنهايت) ؛0.35٪ + 10؟ أ بعد السنة الثانية من التشغيل و 0.44٪ + 10؟ أ بعد 5 سنوات من التشغيل.لديها انجراف في درجة الحرارة (0.01٪ + 0.1 درجة مئوية) لكل درجة مئوية. تأتي هذه الوحدة مع مؤشرات حالة LED التي تشمل مؤشرات صحية وجاهزة وتشغيل بالإضافة إلى مؤشرات LED للقناة الفردية لتصوير حالة التنشيط لكل قناة.نطاق جهد التشغيل للوحدة هو 18-32 فولت تيار مستمر مع سحب تيار لوحة معززة 260 مللي أمبير.كما أن لديها حدًا أقصى لتبديد الطاقة يبلغ 3.6 واط وتبديد طاقة الحلقة الميدانية 0.64 واط.

1715-OF8I عبارة عن وحدة إدخال / إخراج زائدة عن الحاجة ويتم تصنيعها بواسطة Allen-Bradley ، أحد أقسام Rockwell Automation.تم تصنيف 1715-OF8I ضمن سلسلة 1715 لوحدات الإدخال / الإخراج الزائدة بواسطة Allen-Bradley.يزن 1715-OF8I 340 جرامًا ويأتي بأبعاد شحن 166 × 42 × 118 ملم.يأتي 1715-OF8I كوحدة 8 قنوات مع تيار لوحة الكترونية معززة 260 مللي أمبير عند 18 إلى 32 فولت تيار مستمر.نطاق الإشارة الحالية لـ 1715-OF8I هو من 4 إلى 20 مللي أمبير ويأتي بجهد عزل مستمر يبلغ 50 فولت.نوع العزل الأساسي لـ 1715-OF8I هو منافذ الإدخال / الإخراج للوحة معززة.تأتي الوحدة بعزل 50 فولت بين منافذ الإدخال / الإخراج الفردية.تم اختبار 1715-OF8I نوعًا عند 500 فولت تيار متردد لمدة 60 ثانية ويأتي تصنيف الطاقة بأقل من 2 واط.

تأتي وحدة الإدخال / الإخراج الزائدة عن الحاجة 1715-OF8I بتبديد طاقة 3.6 واط كحد أقصى ولديها جهد تشغيل من 18 إلى 32 فولت تيار مستمر.يتميز 1715-OF8I كوحدة إخراج تناظرية معزولة من 8 نقاط ويأتي مع حجم سلك 22 إلى 16 AWG.نمط الأسلاك لـ 1715-OF8I هو نوع الأسلاك المحمية.يأتي الطراز 1715-OF8I مزودًا بوحدة عرض تعمل كوحدة مراقبة الصحة والحالة.كبلات التوصيل لـ 1715-OF8I هي 22 إلى 16 AWG سلك نحاسي صلب أو مجدول.نوع التثبيت لـ 1715-OF8I هو نوع تثبيت سكة DIN.تتراوح بيئة التشغيل لـ 1715-OF8I من 13 إلى 158 درجة فهرنهايت ومدى الرطوبة النسبية غير التكثيف من 5 إلى 95٪.
